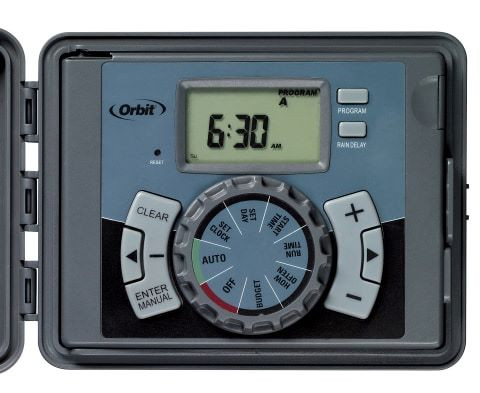

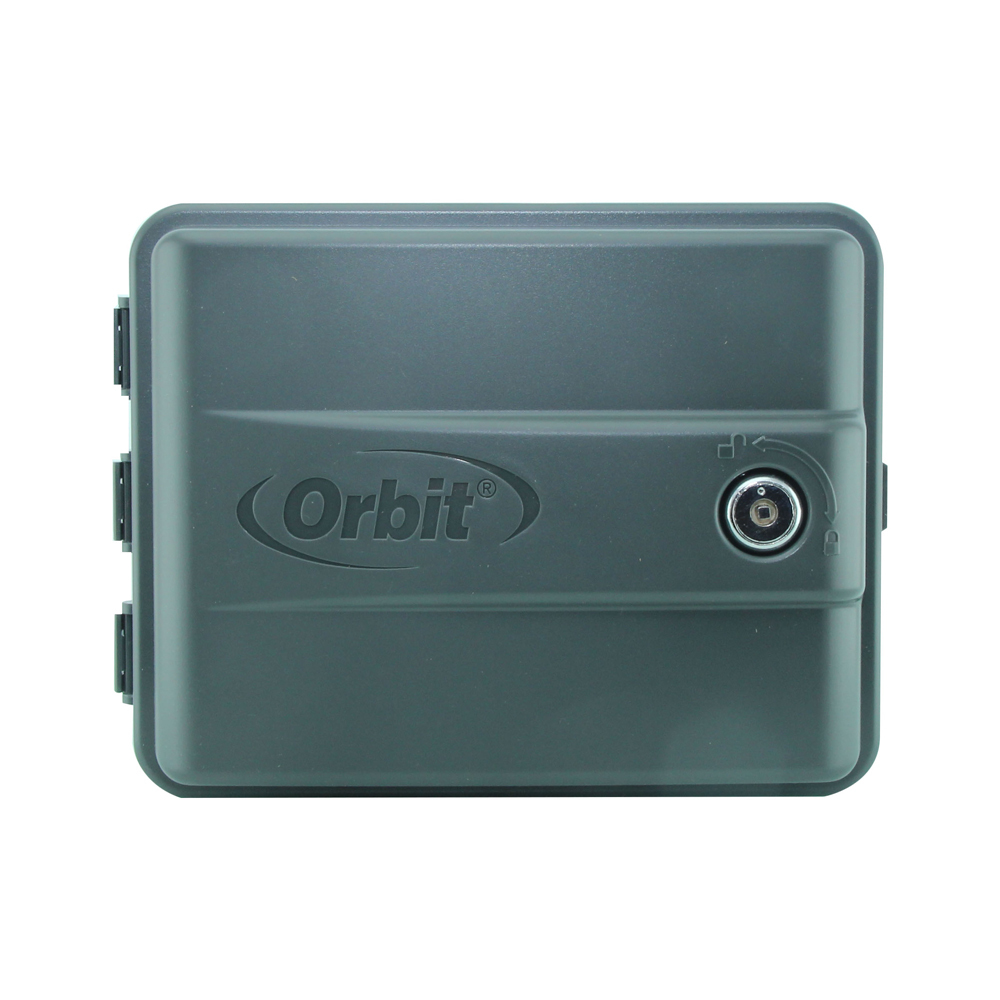

Programator Orbit Easy Set Logic

Description

                                                 EASY SET LOGIC

Selectarea locatiei:

Atunci cand alegeti locatia unde veti monta programatorul,luati in considerare urmatoarele lucruri:

• trebuie sa alegeti o locatie aproape de o sursa de curent.
• Asigurativa ca temperatura nu scade sub 0 grade Celsius si nu depaseste 70 de grade Celsius
• Nu il montati in lumina directa a soarelui
• Cand il montati,asigurativa ca ati lasat destul loc in partea stanga a programatorului pentru ca usa acestuia sa se poata deschide
• Asigurativa ca montati programatorul astfel incat sa se poata lega cat mai usor la acesta cablurile de la electrovalve.

Montarea programatorului:

Folositi schema din cutie pentru a marca locatia suruburilor pe perete.

Instalati surubul nr.8(inclus) Lasati capul surubului sa iasa din perete aprox 3mm.

Agatati programatorul de suruburi.

Conectarea cablurilor de la evectrovalve:

Dezizolati 12 mm din capatul cablurilor

Conectati cate un fir de la fiecare electrovalva la “COMMON”

Conectati celalalt cablu de la fiecare electrovalva la fiecare zona a programatorului

Activarea bateriei:

Aparatul are inclusa o baterie Lithium CR2032 ce este necesara pentru mentinerea memoriei in cazul caderii curentului electric.

Se recomanda inlocuirea anuala a bateriei.

Programarea EASY SET LOGIC:

Programatorul are 3 programe independente(A,B,C),acest lucru va permite sa controlati diferite valve in zile diferite cu programe de udare diferite.

Chai daca majoritate aplicatiilor au nevoie doar de un singur program(A),utilizarea celorlalte programe se poate dovedi folositoare pentru zone cu picurare,pentru gazon proaspat insamantat etc.

Programarea primara:

Apasati butonul [RESET] pentru a sterge orice setare din fabrica.

1. Programarea ceasului:
   • Invartiti roata programatorului la [SET CLOCK]
   • Apasati tastele [+/] pana ajungeti la ora curenta
   • Apasati butoanele [3,4]pentru a seta AM/PM
   • Invartiti roata pentru a salva setarile
2. Alegerea datei:
   • Invartiti roata pana ajungeti la [SET DATE]
   • Pe ecran vor apare Y/M/D
   • Apasati [+/]pentru a alege anul,luna si ziua
   • Invartiti roata pentru a salva setarile
3. Pornirea sistemului
   • invartiti roata la [START TIME]
   • apasati [+/] pentru a selecta ora cand ati dori sa porneasca sistemul de irigatie
   • [START TIME] reprezinta momentul din zi cand programul de udare va incepe.Puteti seta 4 momente
4. Timpul de udare:
   • invartiti roata la [RUN TIME]
   • “station” reprezinta numarul fiecarei zone de udat
   • Apasati [3,4] pentru a selecta zona si [+/] pentru a selecta timpul de udare
   • Apasati [ENTER] sau [3,4]pentru a va muta la urmatoarea zona.
5. Cat de des:
   • Invartiti roata la [HOW OFTEN]acest ecran va permite sa setati cat de des sa ude sistemul
   • Exista 3 optiuni:
   • Zilele Saptamanii(Mon,Tues,Wed,etc)
   • Intervale de udare(La fiecare “x” numar de zile)
   • Zile pare sau impare

OPTIUNI SUPLIMENTARE

delay

• • • Optiunea RAIN DELAY va permite sa amanati udarea cu 24,48 sau 72 de ore.

Apasand butonul RAIN DELAY va amana udarea cu 24 de ore

Daca vrei sa amanati cu mai mult,folositi butoanele +/-

Apasati ENTER sau asteptati 10 secunde si amanarea va incepe

manuala:

Apasati butonul MANUAL

Dupa 10 secunde ciclul de udare va incep
